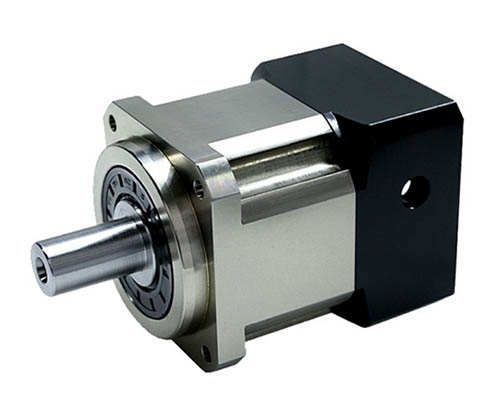

精密行星減速機的行星架結構詳解一、基本結構與功能行星架是精密行星減速機的核心支撐構件,它像一個 "微型太陽系" 的 "行星軌道框架",具有兩大關鍵功能:支撐定位:固定多個行星輪,確保它們圍繞太陽輪精確運轉動力傳遞:作為輸出構件,將經過減速增矩后的動力傳遞給負載核心組成部分:端盤 / 側板:通常為圓盤形或環形結構,有均勻分布的安裝孔行星輪軸:安裝行星輪并通過軸承支撐其自轉連接結構:將端盤連接成整體的撐柱或連接板緊固定位件:螺栓、銷釘等,確保行星輪軸固定二、典型結構形式1. 按支撐方式分類(1) 雙支撐結構(精密減速機首選)行星輪兩側均由行星架支撐,穩定性高加工要求:上下銷孔必須嚴格同心 (誤差 < 0.015mm),否則齒輪無法正常嚙合優勢:扭轉剛度高 (提升 3 倍),適合高精度、大扭矩應用應用:斜齒行星減速機 (必須用雙支撐) 和高精度直齒減速機(2) 單支撐結構行星輪僅一側由行星架支撐,另一側懸空結構簡單,成本較低,但剛性和精度稍差應用:輕載、低精度或直齒行星減速機2. 按整體構型分類(1) 整體框架式(最常見)由兩塊環形側板和均布撐柱連接成空間框架剛性好,適合多行星輪 (≥3 個) 傳動(2) 單臂式 / 十字臂式簡化結構,只有一個支撐臂或十字形支撐結構簡單,可容納更多行星輪,但剛性略低(3) 分體式結構行星架分為兩部分單獨加工后連接 (焊接 / 螺栓)加工方便但精度受裝配影響,適用于大型減速機(4) 一體式結構(精密減速機主流)行星架與輸出軸一體化設計,消除裝配間隙一次加工成型,精度高,剛性強三、行星架的關鍵設計要素1. 支撐與定位設計行星輪軸布置:多個行星輪 (通常 3-6 個) 沿圓周等距分布,使扭矩均勻軸與行星架采用過盈配合 (溫差裝配),配合長度為軸徑的 1.5-2.5 倍軸承配置:行星輪軸用滾動軸承 (滾針 / 圓錐滾子) 支撐,確保低摩擦自轉輸出端采用大跨距軸承布置,提升剛性和抗變形能力2. 材質與制造工藝材質選擇:優質合金鋼:40Cr (調質處理,硬度 40-45HRC) 或 ZG42CrMoA特殊應用:滲碳鋼或氮化鋼,提升表面硬度和耐磨性制造工藝:精密加工:CNC 銑削 / 車削,保證形位公差 (平面度 / 圓度 < 0.01mm)整體鍛造(替代傳統鑄造):消除內部缺陷,抗變形能力提升 30%熱處理:調質 + 時效,確保尺寸穩定性和強度表面處理:氮化或淬火,提高耐磨性和接觸疲勞強度3. 精度控制要點定位孔位置度:≤0.015mm,確保行星輪與太陽輪、內齒圈精準嚙合平行度 / 垂直度:控制在 0.005mm 范圍內,減少傳動誤差同軸度:行星架與輸出軸同軸度 < 0.002mm,保證回轉精度四、工作原理與傳動關系行星架在傳動中的角色:太陽輪輸入動力→帶動行星輪自轉行星輪同時與固定內齒圈嚙合,產生公轉行星輪公轉帶動行星架旋轉→輸出減速增矩后的動力傳動特性:行星架轉速與太陽輪、內齒圈齒數相關,實現減速功能多行星輪均載設計,使每個行星輪分擔相同載荷,提高承載能力輸出扭矩與行星架剛度成正比,高剛性設計可提升輸出扭矩 30% 以上五、總結行星架是精密行星減速機的 "脊梁",其結構設計直接決定了減速機的精度、剛性和壽命。精密行星減速機普遍采用雙支撐整體框架式或一體式結構,配合優質材料和精密制造工藝,確保在高精度應用中發揮核心作用。關鍵特征對比:特性 雙支撐整體式 單支撐分體式扭轉剛度 高 (基準 ×3) 低定位精度 高 (≤±0.05mm) 中低適用場景 精密加工、機器人關節 輕載、普通設備成本 較高 較低一句話理解:行星架就是精密行星減速機中那個既當 "支架" 又當 "動力輸出軸" 的核心構件,它的結構精密程度直接決定了整臺減速機的性能上限。
